Industrie :
Contrôle de
surfaces réfléchissantes et
de matériaux transparents

Surfaces réfléchissantes : QualiSENSOR Compact et Monitor


Sur des surfaces spéculaires, telles que des pièces de carrosserie automobile, des wafers en silicium ou des glaces de montre en saphir, le QualiSENSOR est le plus à même de mettre en évidence, détecter et évaluer les défauts et caractéristiques en surface.

Le système QualiSENSOR fonctionnant en réflexion se décline en deux versions : le Compact et le Monitor.

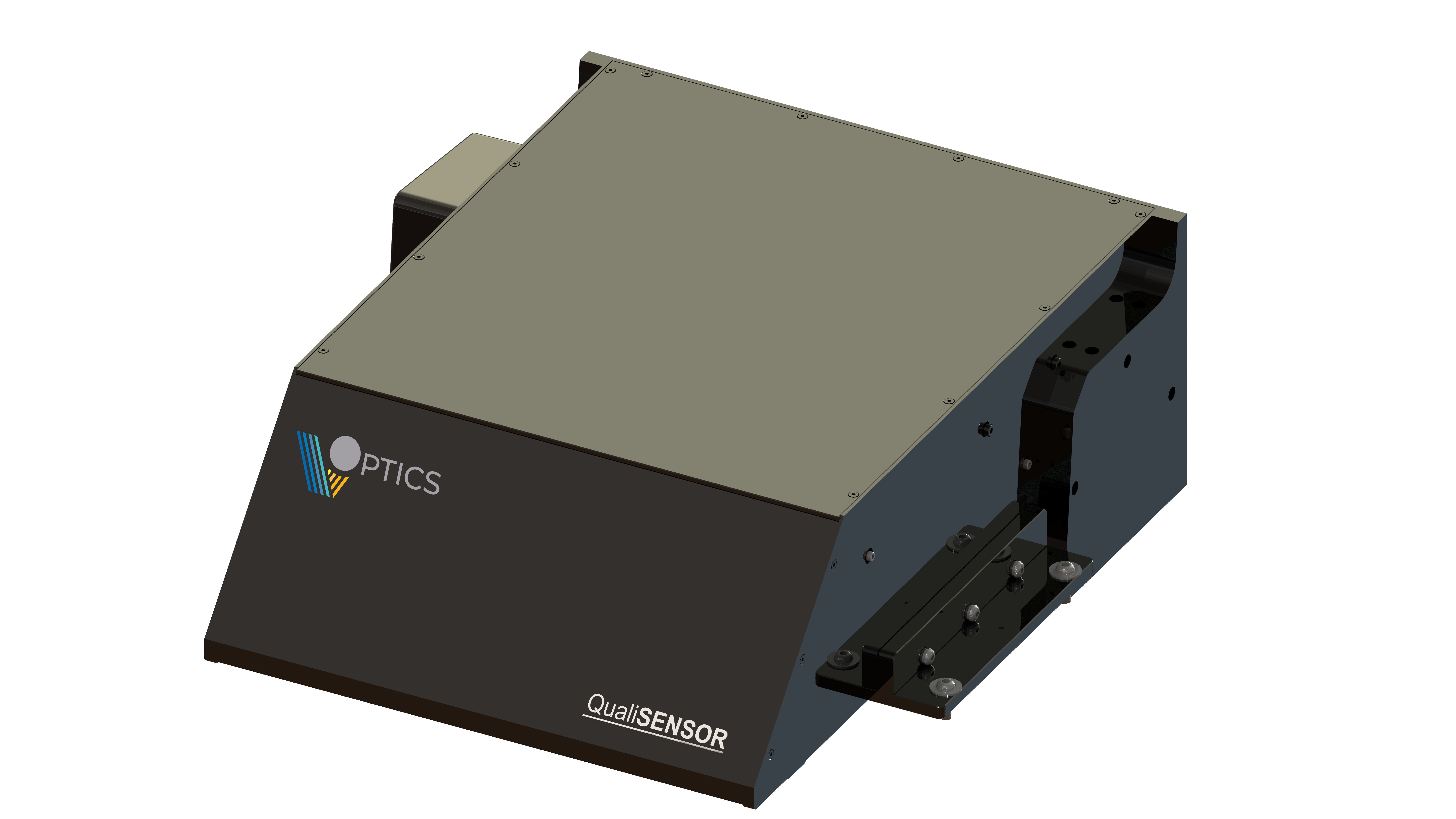

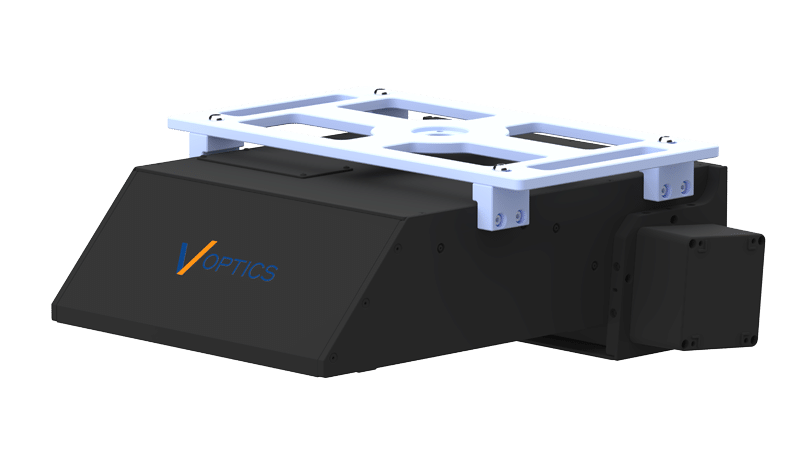

QualiSENSOR COMPACT
QualiSENSOR Compact
Champ de mesure 170 x 150 mm
Résolution spatiale / Précision / plus petite variation de surface détectable 70 μm
< 5 μm
< 5μm
Dimensions (L x l x H) 500 x 500 x 200 mm
Poids Approximativment 10 kg
Puissance électrique 230/110 V - 16 A

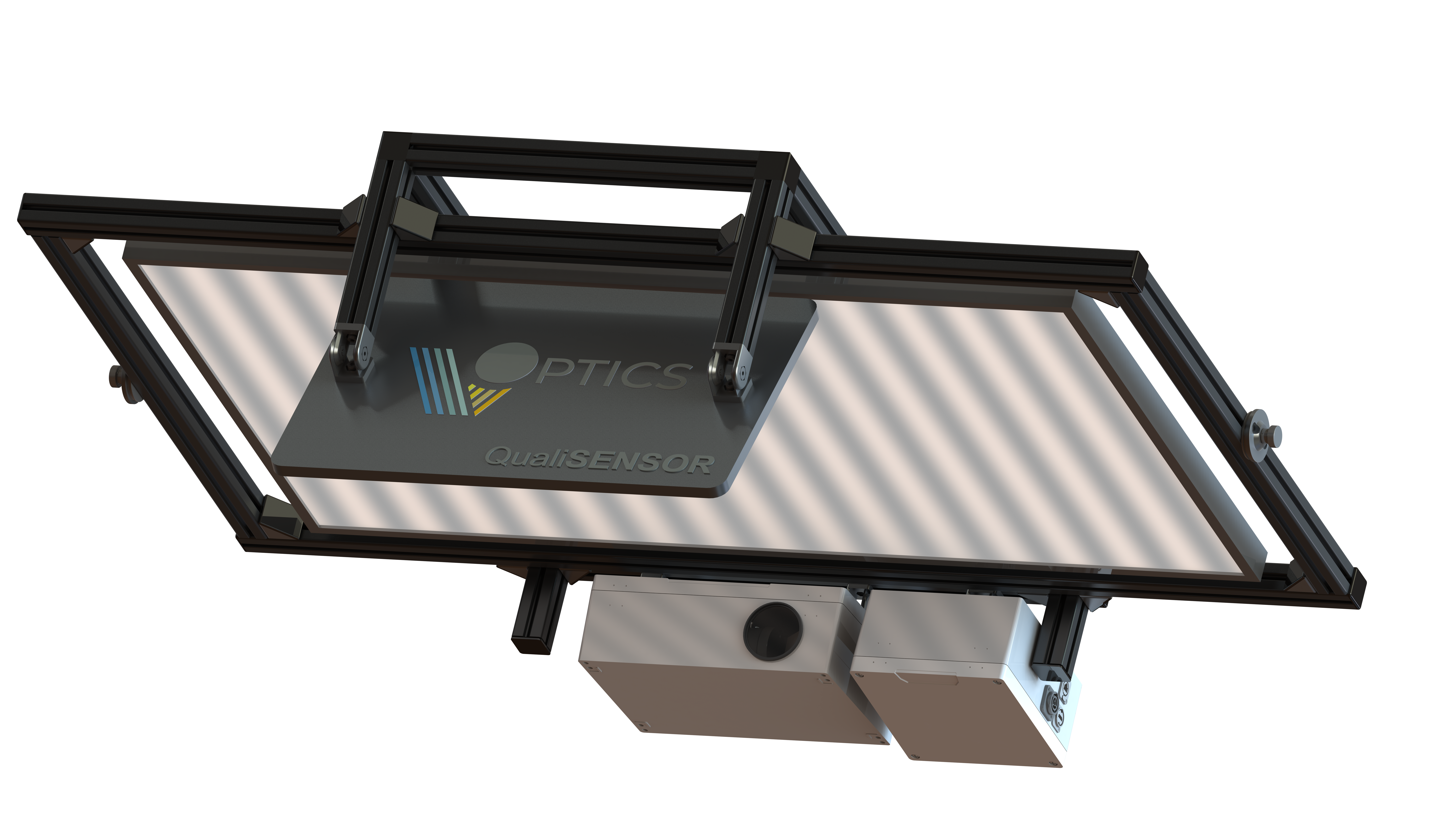

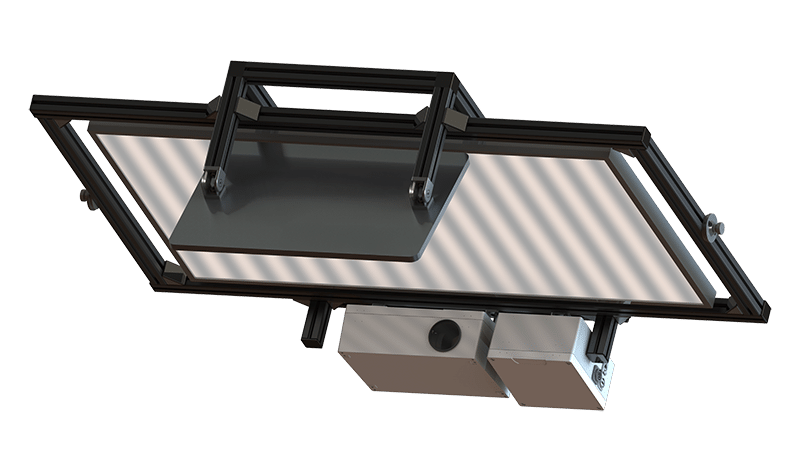

QualiSENSOR Monitor
QualiSENSOR Monitor
Champ de Mesure (CdM)      Jusqu’à 800 x 500 mm
Résolution spatiale / Précision / plus petite variation de surface détectable 70 μm (CdM 170 x 150mm)
200 μm (CdM 800 x 500 mm
< 5 μm < 5μm
Dimensions (L x l x H) 1500 x 1300 x 700 mm
Poids Approximativment 60 kg
Puissance électrique 230/110 V - 16 A

Chaque utilisateur pouvant avoir des applications différentes et donc des besoins différents, nous concevons également des systèmes sur mesure.

Les fonctionnalités

01 Caractérisation de surface

Notre système de mesure plein champ est capable d’évaluer d’infimes déviations de surface (comparées à une surface parfaite). La haute résolution de nos capteurs associée à nos technologies de traitement de signal nous permettent d’être sensible à des variations micrométriques, y compris sur des grandes surfaces.

Le QualiSENSOR répond à un grand nombre d’applications industrielles, comme par exemple :

Peinture et traitements de surface

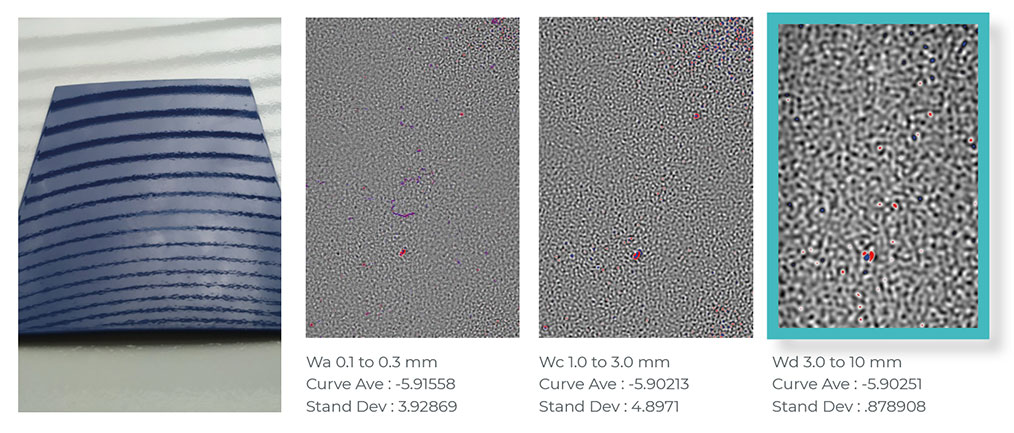

L’une des applications typiques est la qualification du phénomène de peau d’orange.
Cette dernière se caractérise entre autres par une longueur d’onde spécifique comme illustré ci-dessous.

exemple peinture et traitements de surface


Matériaux plastiques & composites

Nos systèmes sont utilisés pour caractériser les matériaux : retassures, lignes de soudure, homogénéité de la surface, répartition de fibres…

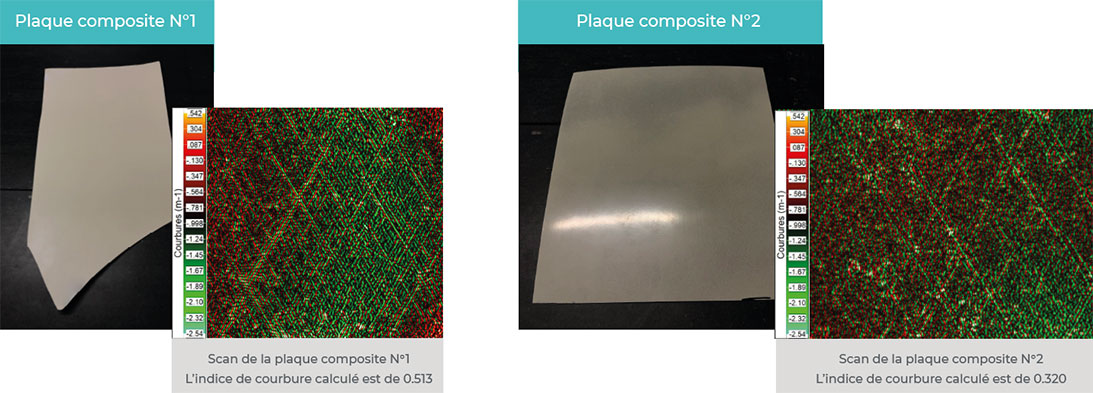

Exemple de la classification de surface de classe A :

exemples de plaques composites

La classification de deux surfaces de classe A (test plaque de 300 x 300 mm) en étape de R&D se fait en quelques secondes avec la mesure d’ondulation sur le QualiSENSOR Monitor.

Nous avons défini avec les fabricants de composites les critères qualité en effectuant une corrélation entre l’indice d’ondulation V-Optics et la perception visuelle du client.


Papier, carton et emballages

Nos solutions permettent le contrôle et la qualification de ce type de matériaux.

exemples de matériaux papier carton et emballage

Bien que le papier ne soit pas un matériau réfléchissant, nous avons mis en place un QualiSENSOR Compact chez un de nos clients afin de régler l’outils de production de manière optimale et rapide.

Ici le QualiSENSOR Compact nous indique que l’échantillon est conforme car l’indice de qualité est inférieur à 7. 7, qui est le seuil d’acceptabilité définit par le client.

02 La détection des défauts de surface

Tout défaut modifiant la surface est décelable par le QualiSENSOR ; que cela se traduise par une déviation de forme ou une différence de brillance ou de réflectivité.

Détection de défaut de peinture

À gauche, le défaut de polissage avant peinture est très dificillement visible à l’oeil nu.

À droite, l’image issue du QualiSENSOR met en exergue la zone dépolie et permet une détection automatique robuste.



Un industriel de l’injection plastique souhaite automatiser son contrôle en ligne de production avec le QualiSENSOR Monitor pour scanner des pièces en sortie de presse.

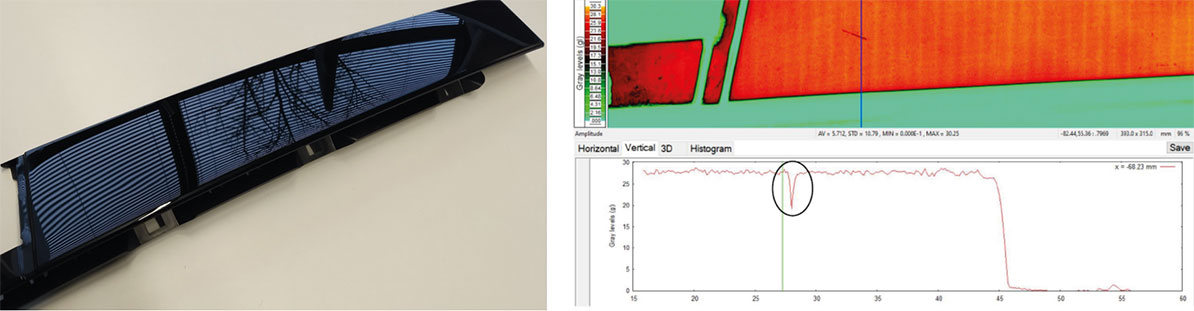

L’exemple ci-dessous montre une pièce de classe A rebutée par le QualiSENSOR suite à la détection d’une rayure trop importante pour être acceptable.

Détection de défaut de surface

03 La mesure de planéité

Le QualiSENSOR est également capable de mesurer la planéité de surfaces réfléchissantes (miroir, verre, métal, céramique…).

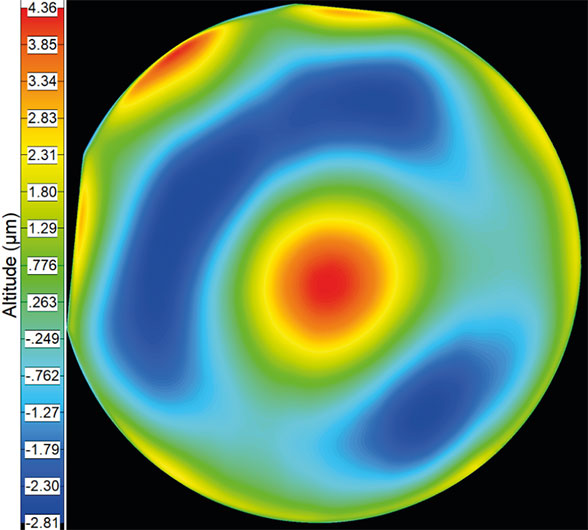

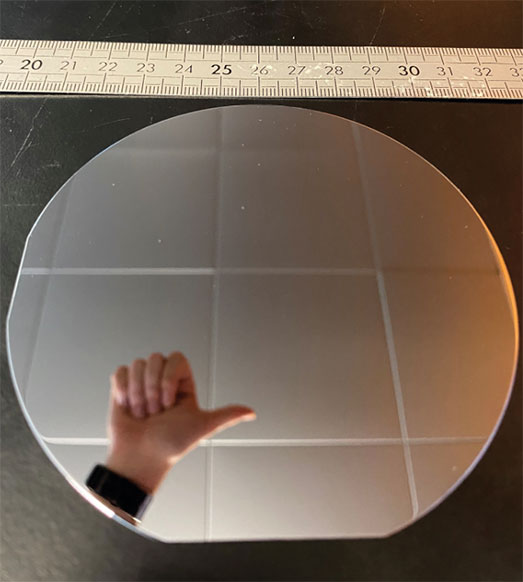

L’exemple ci-dessous illustre la mesure de planéité d’un wafer en silicium de 100 mm de diamètre en quelques secondes avec une précision nanométrique.

Mesure de planéitéMesure de planéité - altitude

Quelques exemples de mises en œuvre possibles :

Support de table QualiSENSOR

Utilisation du QualiSENSOR Compact en bord de ligne et en laboratoire avec support à poser sur une table.

QualiSENSOR sur bras robotisé

Utilisation du QualiSENSOR Compact en ligne de production sur portique statique ou bras robotisé.

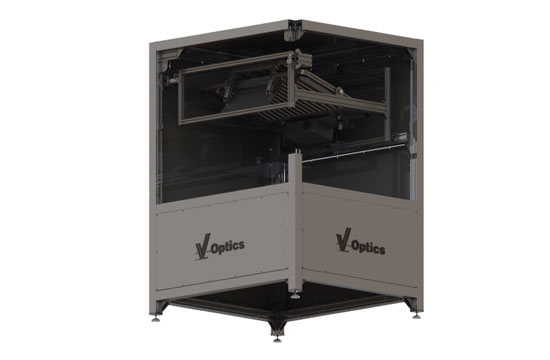

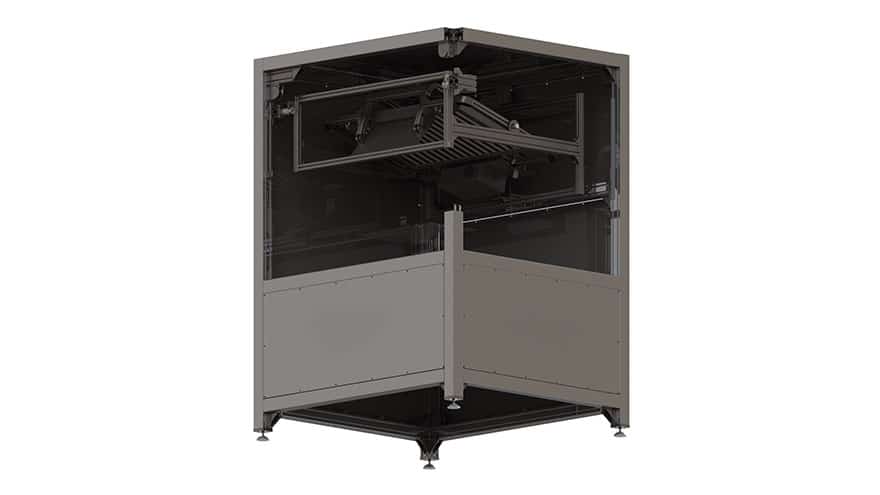

QualiSENSOR en cabine

Utilisation du QualiSENSOR Monitor en bord de ligne et en laboratoire en cabine.
Option sur QualiSENSOR Monitor en cabine : fonction lumière rasante permettant de scanner des surfaces mates.

QualiSENSOR en ligne de production

Utilisation du QualiSENSOR Monitor en ligne de production sur portique statique ou bras robotisé.

Matériaux transparents : QualiSENSOR Glazing


Le QualiSENSOR Glazing est utilisé pour caractériser les matériaux transparents tels que :


  • Les pare-brises / verrières
  • Les préformes de bouteilles, les flacons
  • Les lentilles et fenêtres optiques de tout type
QualiSENSOR GLAZING
Pour l’application pare-brise
QualiSENSOR pour pare-brise
Champ de mesure 240 x 1800 mm*
Résolution latérale / Précision 100 μm *
< 2 mo*
Puissance électrique 230/110 V - 16 A
QualiSENSOR GLAZING
Pour l’application lentille spéciale,
glace de montre et autres pièces de petites tailles
QualiSENSOR pour lentilles, glace de montre et autres pièces de petites tailles
Champ de mesure 38 x 32 mm*
Résolution latérale / Précision 5v μm *
< 2 mo*
Puissance électrique 230/110 V - 16 A

Chaque utilisateur pouvant avoir des applications et donc des besoins différents, nous concevons également des systèmes sur mesure.

Exemples de surface zéro défaut sur matériaux transparents

Les fonctionnalités

01 La détection des défauts

Tout défaut esthétique et/ou fonctionnel du matériau transparent sera détecté et évalué par la QualiSENSOR Glazing en quelques secondes.



Quelques exemples d’application :

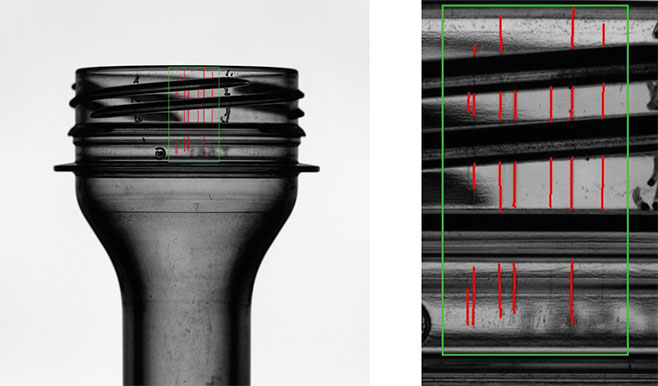

Les préformes de bouteilles et flacons

Dans ce cas d’application, QualiSENSOR Glazing détecte et mesure les rayures sur un récipient en plastique utilisé pour l’analyse de sang. Ainsi les pièces contrôlées après injection révèlent des défauts d’outil ou de process.

  •










Les glaces de montre en saphir de 30 mm de diamètre

contrôle des glaces de montres

Note système permet l’automatisation du contrôle des glaces de montres en détectant les piqures, les rayures et les inclusions.

Les défauts sont identifiés et localisés automatiquement par le QualiSENSOR Glazing.





02 Mesure de caractéristiques

Les caractéristiques, comme la distorsion optique, sont des paramètres importants dans bon nombre de process industriels : pare-brises, vitrages aéronautiques…

Le QualiSENSOR Glazing est particulièrement adapté de par sa technologie pour cette caractérisation.

Les pare-brises

Mesure des distorsions optiques d’un vitrage

Le QualiSENSOR Glazing mesure les distorsions optiques sur l’intégralité ou une partie d’un vitrage.

Les résultats fournis par le QualiSENSOR Glazing sont compatibles pour des produits/process assujettis à la norme ECE R43.
